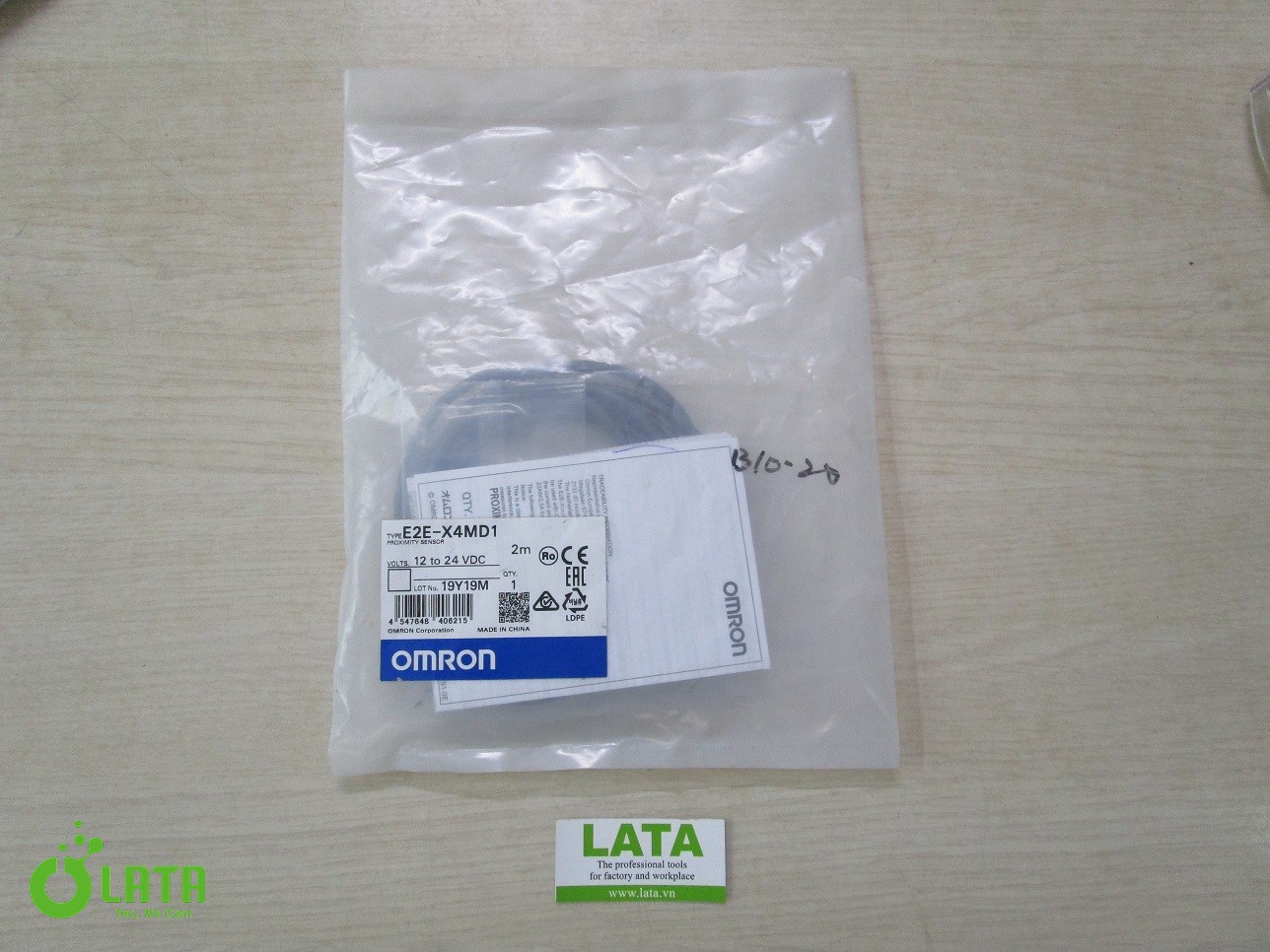

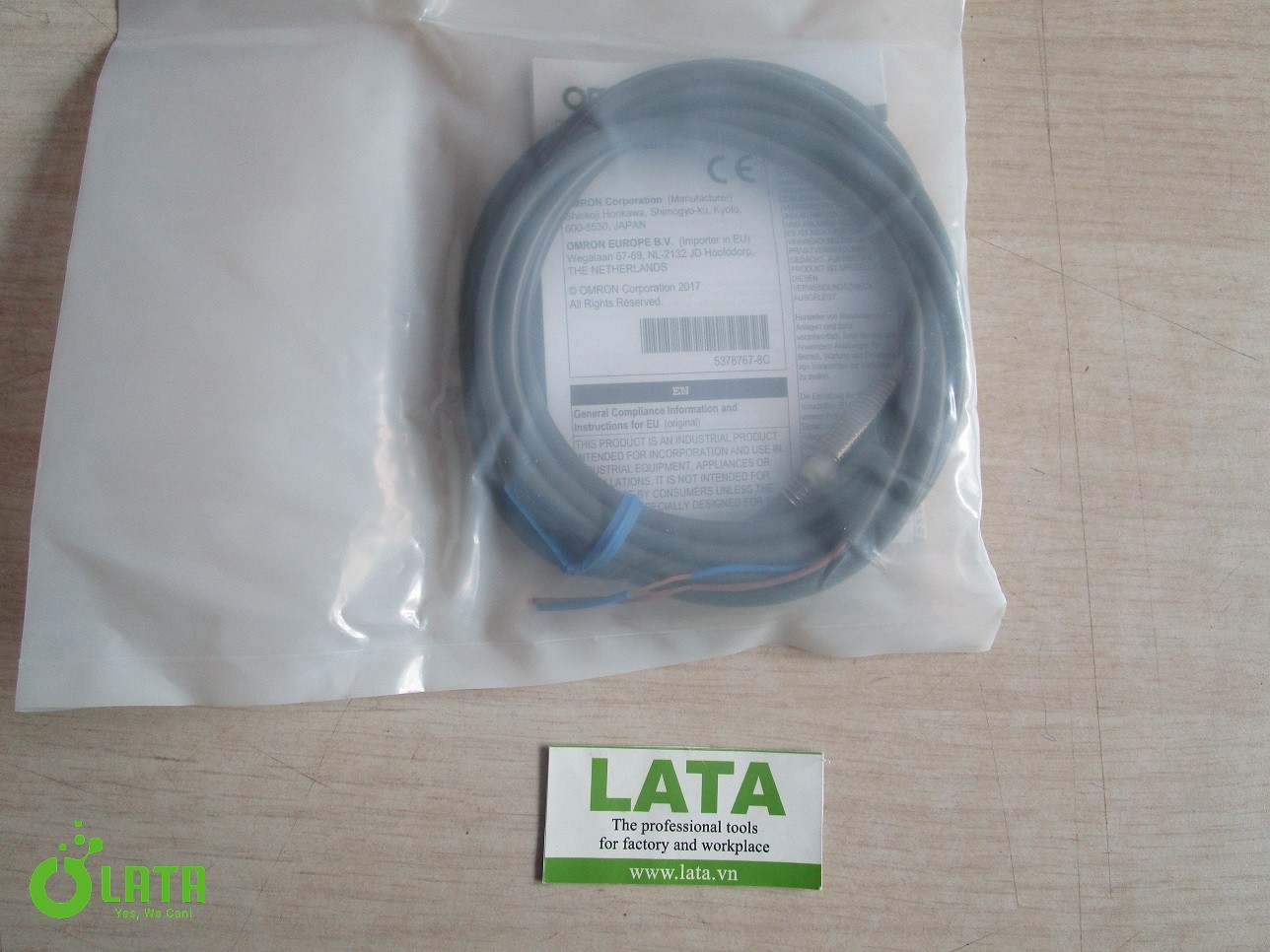

Cảm biến tiệm cận

Mô tả

Điện áp 12-24VDC, cường độ cực đại 100mA, phạm vi cảm biến 4mm. Dùng trong nhà máy để kiểm tra và phát hiện vật thể

Kích thước đầu cảm biến         M8

Kiểu     Loại xi lanh (có vít), Không được che chắn

Nguồn năng lượng       Các kiểu DC 2 dây

Khoảng cách cảm biến 4 mm ± 10%

Đặt khoảng cách          0 đến 3,2 mm

Khoảng cách khác biệt Tối đa 15% khoảng cách cảm nhận

Đối tượng cảm biến     Kim loại đen (Độ nhạy giảm với kim loại màu.)

Đối tượng cảm biến tiêu chuẩn            Sắt 20 x 20 x 1 mm

Tần suất phản hồi        1 kHz

Điện áp cung cấp         12 đến 24 VDC gợn sóng (pp) Tối đa 10%.

Phạm vi điện áp hoạt động      10 đến 30 VDC

Rò rỉ hiện tại    Tối đa 0,8 mA

Đầu ra điều khiển (Công suất chuyển mạch)   3 đến 100 mA

Đầu ra điều khiển (Điện áp dư)           Tối đa 3 V (Tải dòng điện 100 mA với chiều dài cáp 2 m)

Chỉ báo            Chỉ báo vận hành (đỏ), Chỉ báo cài đặt vận hành (xanh lục)

Chế độ hoạt động        KHÔNG

Phân cực          Phân cực

Mạch bảo vệ    Bảo vệ cắt ngắn đầu ra Bộ

triệt tiêu xung đột ngột

Nhiệt độ môi trường (Hoạt động)         -25 đến 70 ℃

Nhiệt độ môi trường (Lưu trữ)  -40 đến 85 ℃

Độ ẩm môi trường xung quanh (Hoạt động)    35 đến 95% RH

Độ ẩm môi trường (Lưu trữ)     35 đến 95% RH

Ảnh hưởng nhiệt độ     Tối đa ± 15% khoảng cách phát hiện ở 23 ℃ trong phạm vi nhiệt độ -25 đến 70 ℃

Ảnh hưởng điện áp      Tối đa ± 1% khoảng cách phát hiện ở điện áp danh định trong dải điện áp danh định ± 15%

Vật liệu chống điện      Giữa các bộ phận được tích điện và vỏ: tối thiểu 5 MΩ. ở 500 VDC

Độ bền điện môi          Giữa các bộ phận được sạc và vỏ: 1.000 VAC 50/60 Hz 1 phút

Chống rung      Sự phá hủy: 10 đến 55 Hz, biên độ kép 1,5 mm, mỗi hướng X, Y và Z trong 2 giờ

Chống va đập  Phá hủy: 500 m / s 2 lần mỗi lần 10 lần theo các hướng X, Y và Z

Mức độ bảo vệ IEC: IP67

Tiêu chuẩn công ty: Chống dầu

Phương thức kết nối     Mô hình có dây sẵn (2 m)

Vật liệu            Vỏ: Thép không gỉ (SUS303)

Bề mặt cảm biến: Polybutylene terephthalate (PBT)

Đai kẹp: Đồng thau mạ niken

Vòng đệm răng: Mạ kẽm

Phụ kiện          Cẩm nang hướng dẫn
